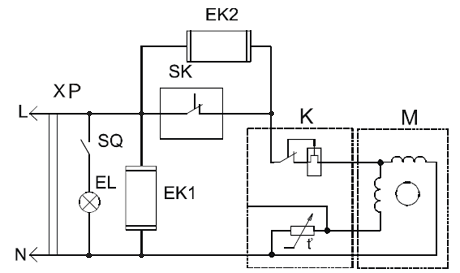

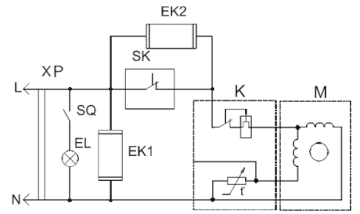

Схема холодильника ДХ-214, ДХ-233

На схеме холодильника Nord:
L,N - сеть;
EL - лампа освещения ХК;
SQ - выключатель освещения;
EK1 - нагреватель поперечины;
EK2 - нагреватель оттайки;
SK - терморегулятор;
М - мотор-компрессор;
К - реле пускозащитное.

Принцип работы холодильника с электрическим нагревателем поперечины и оттайки:
При включении холодильника в электросеть через нормально замкнутые контакты терморегулятора SК на компрессор подается напряжение и холодильник начинает работать. Лампа освещения холодильной камеры EL включается выключателем SQ при открывании двери. Пускозащитное реле К отключает компресор при его перегрузке или неисправности. При охлаждении испарителя до заданной температуры нормально замкнутые контакты датчика-реле температуры SK размыкаются и отключают компрессор. Оттаивание холодильной камеры происходит во время нерабочей части циклакомпрессора - при разомкнутых контактах термореле включается нагреватель оттайки EK2 испарителя ХК. Нагреватель поперечины EK1 работает постоянно для предотвращения образования влаги на поперечине между камерами.

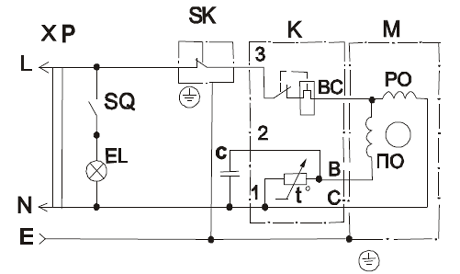

Схема холодильника с запененным испарителем

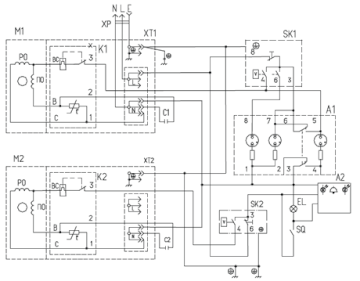

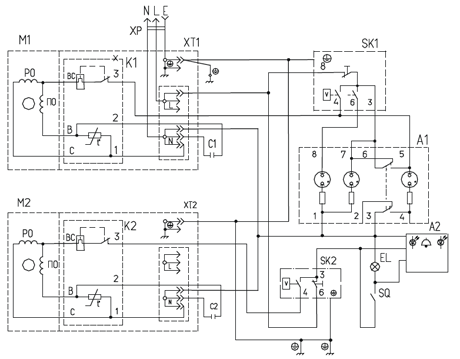

Схема двухкомпрессорного холодильника Nord ДХМ-180-7, -181-7, -182-7, -183-7, -184-7, -185-7

На электросхеме:
А 1 - блок сигнализации и управления;
А 2 - блок сигнализации или речевой сигнализатор;
EL - лампа накаливания;
K1, К2 - реле пускозащитное;
М1, М2- компрессор;
SK1 - терморегулятор МК;
SK2 - терморегулятор ХК;
SQ - выключатель освещения;
XР - шнур сетевой;
С - конденсатор;
L - фаза;
N - ноль;
Е - заземление.

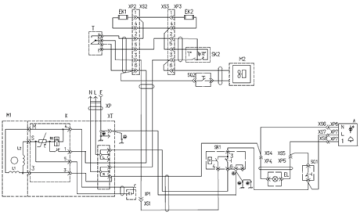

Схема однокомпрессорного холодильника Nord ДХМ-101H-7, ДХМ-105H-7 с системой NoFrost

Обозначения на схеме:
А - блок сигнализации;
EL - лампа накаливания;
С - конденсатор;
K - реле пускозащитное;
М1 - компрессор;
М2 - вентилятор;
SK1 - датчик-реле температуры ХК;
SK2 - датчик-реле температуры ТАБ;
SQ1 - выключатель освещения ХК;
SQ2 - выключатель вентилятора МК;
XP - шнур сетевой;
Т - таймер;
ЕК1 - нагреватель поддона;
ЕК2 - нагреватель испарителя.
